Μπόιλερ για Αντλία Θερμότητας με Μεγάλο Εναλλάκτη: γιατί ο Διπλός Εναλλάκτης και το Ύψος του Έχουν Σημασία
Μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη: γιατί ο διπλός εναλλάκτης και το σωστό ύψος κάνουν τη διαφορά
Όταν γίνεται λόγος για μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη, οι περισσότεροι σκέφτονται κυρίως τα λίτρα του δοχείου και τα τετραγωνικά μέτρα της επιφάνειας του εναλλάκτη. Αυτά είναι ασφαλώς σημαντικά, αλλά δεν λένε όλη την αλήθεια.
Βασική ιδέα: Η πραγματική απόδοση ενός μπόιλερ για παραγωγή ζεστού νερού χρήσης δεν εξαρτάται μόνο από το αν ο εναλλάκτης είναι μεγάλος, αλλά και από το πώς είναι σχεδιασμένος, από το πώς κυκλοφορεί το πρωτεύον νερό μέσα του και από το σε ποιο ύψος του δοχείου αναπτύσσεται.
Στην πράξη, εδώ βρίσκεται και η ουσιαστική διαφορά ανάμεσα σε ένα απλό δοχείο ζεστού νερού και σε ένα μπόιλερ με μεγάλο εναλλάκτη για χρήση με αντλία θερμότητας, σχεδιασμένο πραγματικά για να δουλεύει σωστά σε χαμηλότερες θερμοκρασίες λειτουργίας.

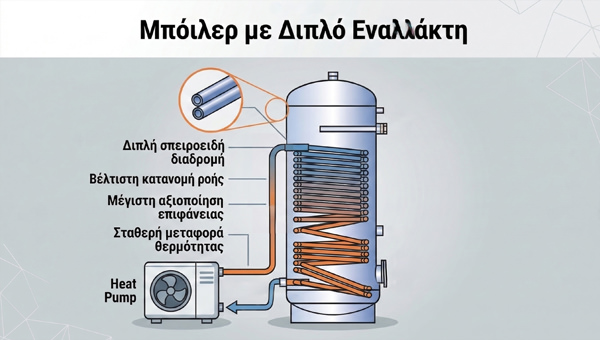

Όπως φαίνεται και στο διάγραμμα, η σωστή διάταξη του εναλλάκτη στο κάτω μέρος του δοχείου και η συνεργασία του με τη θερμική διαστρωμάτωση αποτελούν τον πυρήνα της αποδοτικής λειτουργίας.
Τι σημαίνει στην πράξη “διπλός εναλλάκτης” για αντλία θερμότητας
Σε ένα σωστά σχεδιασμένο μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη, ο κύριος εναλλάκτης δεν είναι απλώς μια απλή μονή σερπαντίνα. Σε μεγαλύτερες χωρητικότητες, ο κατασκευαστής χρησιμοποιεί double spiral fixed coil, δηλαδή διπλή σπειροειδή διαδρομή, και όχι μια απλή μονή σπείρα.
Αυτό σημαίνει ότι το πρωτεύον κύκλωμα εισέρχεται σε μία σωλήνα, στη συνέχεια χωρίζεται σε δύο παράλληλους κλάδους, οι οποίοι ακολουθούν σπειροειδή πορεία μέσα στο δοχείο και στο τέλος επανενώνονται.
Αυτό το σημείο είναι πολύ πιο σημαντικό απ’ όσο φαίνεται με την πρώτη ματιά, προσφέροντας:
Με απλά λόγια, δεν αρκεί να έχουμε απλώς “μεγάλο εναλλάκτη”. Χρειάζεται ο εναλλάκτης να είναι και σωστά σχεδιασμένος.
Γιατί ένα μπόιλερ δεν αρκεί να έχει μόνο πολλά m² επιφάνειας εναλλάκτη
Στην αγορά συχνά παρατηρείται η περιγραφή «μεγάλος εναλλάκτης». Αυτό όμως από μόνο του αποτελεί μισή πληροφορία. Δύο μπόιλερ μπορεί να έχουν παρόμοια επιφάνεια εναλλάκτη στα χαρτιά, αλλά να έχουν διαφορετική πραγματική συμπεριφορά στην εγκατάσταση.
Ο λόγος είναι ότι η απόδοση εξαρτάται και από τη γεωμετρία του εναλλάκτη, τη διαδρομή της ροής, τη θέση του μέσα στο δοχείο και τον τρόπο με τον οποίο συνεργάζεται με τη θερμική στρωμάτωση του νερού.
"Άρα, κατά την αναζήτηση μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη, δεν αρκεί η προσήλωση μόνο σε έναν αριθμό. Αξίζει να εξετάζει κανείς και τη μηχανολογική λογική πίσω από την κατασκευή."

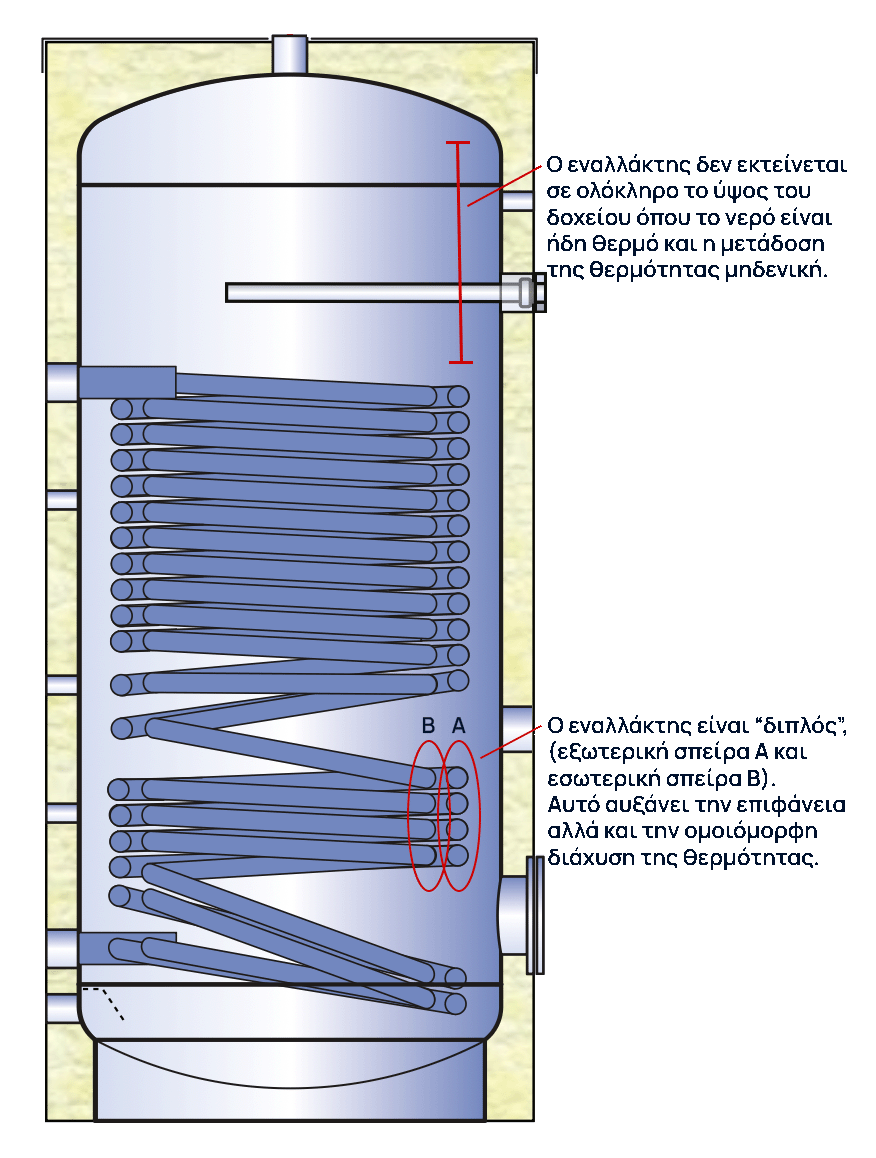

Γιατί ο εναλλάκτης δεν πρέπει να καταλαμβάνει όλο το ύψος του δοχείου
Εδώ υπάρχει ένα σημείο που συχνά παρεξηγείται. Κάποιος μπορεί εύκολα να σκεφτεί ότι όσο περισσότερο ύψος καλύπτει ο εναλλάκτης μέσα στο δοχείο, τόσο καλύτερα. Αυτή η σκέψη ακούγεται λογική, αλλά τεχνικά δεν είναι πάντα σωστή.
Ο λόγος είναι απλός: όταν στο επάνω μέρος του δοχείου το νερό είναι ήδη ζεστό, δεν μπορεί να απορροφήσει με την ίδια ευκολία επιπλέον ενέργεια από έναν επίσης ζεστό εναλλάκτη. Η διαθέσιμη διαφορά θερμοκρασίας μειώνεται και μαζί της μειώνεται και η αποτελεσματικότητα της μεταφοράς θερμότητας.
Άρα, σε ένα σωστό μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη, ο εναλλάκτης δεν είναι ανάγκη να αναπτύσσεται σε όλο το ύψος του δοχείου. Αντίθετα, είναι προτιμότερο να αναπτύσσεται στο τμήμα εκείνο όπου το νερό μπορεί πραγματικά να απορροφήσει την ενέργεια του πρωτεύοντος κυκλώματος.
Αυτό δεν είναι περιορισμός. Είναι αποτελεσματικός σχεδιασμός βάση θερμοδυναμικής.
Η σημασία της διαστρωμάτωσης στο δοχείο ζεστού νερού
Το ζεστό νερό δεν έχει την ίδια θερμοκρασία σε όλο το δοχείο. Το θερμότερο νερό τείνει να βρίσκεται ψηλότερα, ενώ το ψυχρότερο χαμηλότερα. Αυτή η φυσική κατανομή, δηλαδή η διαστρωμάτωση, είναι σημαντική για την απόδοση του συστήματος.
Ένας καλά σχεδιασμένος εναλλάκτης πρέπει να συνεργάζεται με αυτή τη φυσική συμπεριφορά και όχι να την αγνοεί.
- Η μεταφορά θερμότητας είναι πιο αποδοτική
- Η φόρτιση του δοχείου γίνεται με πιο άμεσο τρόπο
- Αποφεύγεται η άσκοπη προσπάθεια φόρτισης του ήδη θερμού επάνω όγκου
- Αξιοποιείται καλύτερα κάθε διαθέσιμο kW από την αντλία θερμότητας
Πώς ο διπλός εναλλάκτης βοηθά την ίδια την αντλία θερμότητας
Ένα μπόιλερ για αντλία θερμότητας με μεγάλο εναλλάκτη δεν επηρεάζει μόνο το ζεστό νερό χρήσης. Επηρεάζει και τον τρόπο λειτουργίας της ίδιας της αντλίας θερμότητας.
Όταν η θερμική ισχύς του πρωτεύοντος κυκλώματος απορροφάται σωστά από το δοχείο, η λειτουργία της αντλίας θερμότητας γίνεται πιο ομαλή, περιορίζονται οι συχνές εκκινήσεις και στάσεις και ο συμπιεστής δουλεύει σε πιο σωστές συνθήκες.
Αυτό έχει διπλό όφελος: καλύτερη πρακτική απόδοση στην εγκατάσταση και πιο ξεκούραστη λειτουργία σε βάθος χρόνου άρα επέκταση της διάρκειας ζωής της αντλίας.
Τι πρέπει να εξετάζετε κατά την επιλογή μπόιλερ για αντλία θερμότητας
Αν αναζητάτε μπόιλερ για αντλία θερμότητας, καλό είναι να αποφεύγεται η εστίαση μόνο στη χωρητικότητα ή σε έναν εντυπωσιακό αριθμό m². Αξίζει να ελεγχθούν τα εξής σημεία:
Αυτές οι λεπτομέρειες είναι που ξεχωρίζουν ένα απλό boiler από ένα μπόιλερ για αντλία θερμότητας, που έχει σχεδιαστεί σωστά από την αρχή.
Συμπέρασμα
Ο διπλός εναλλάκτης δεν είναι ένα απλό τεχνικό χαρακτηριστικό για να αναφέρεται στο φυλλάδιο. Είναι στοιχείο που επηρεάζει ουσιαστικά την απόδοση, τη φόρτιση του δοχείου και τη συνεργασία με την αντλία θερμότητας.
Το ίδιο ισχύει και για το ύψος ανάπτυξης του εναλλάκτη μέσα στο δοχείο. Δεν χρειάζεται να καταλαμβάνει όλο το μήκος για να είναι αποτελεσματικός. Αντίθετα, όταν αναπτύσσεται εκεί όπου το νερό μπορεί πραγματικά να απορροφήσει την ενέργεια του πρωτεύοντος, το αποτέλεσμα είναι πιο σωστό και πιο αποδοτικό και εκεί έγκειται και η ικανότητα ενός έμπειρου κατασκευαστή: Να μπορέσει να χωρέσει τα απαραίτητα m² εναλλάκτη στον σωστό όγκο και σωστά κατανεμημένα.
Γι’ αυτό, κατά την αξιολόγηση ενός μπόιλερ με μεγάλο εναλλάκτη για χρήση με αντλία θερμότητας, δεν πρέπει να εξετάζονται μόνο τα λίτρα ή τα τετραγωνικά. Πρέπει να μελετάται η συνολική μηχανολογική λογική πίσω από τη σχεδίαση.
Εκεί βρίσκεται η πραγματική διαφορά.
