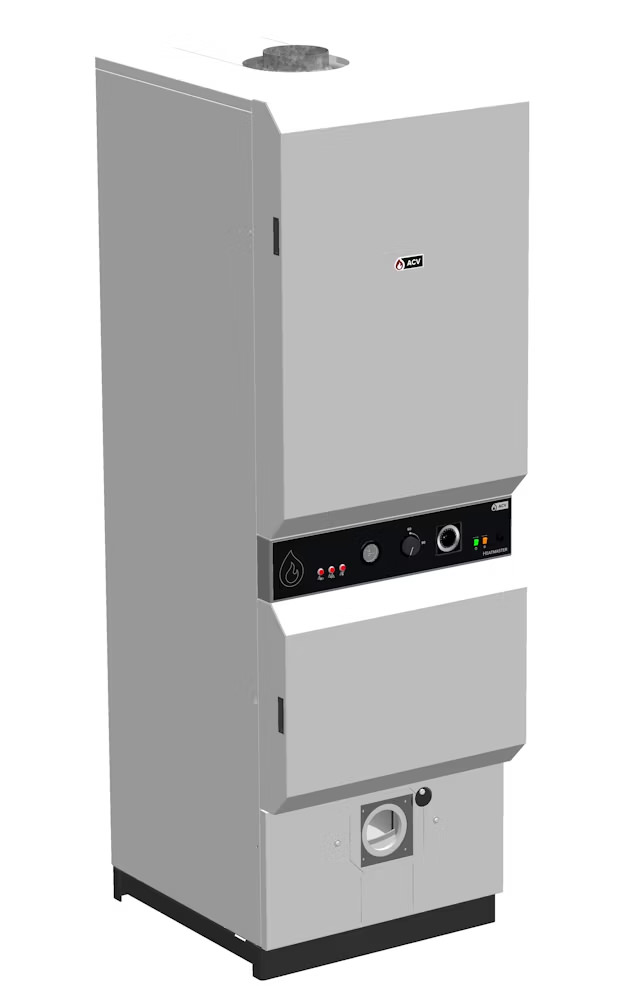

HeatMaster N
Σειρά λεβήτων υψηλής απόδοσης διπλής λειτουργίας (θέρμανση & Ζεστό Νερό Χρήσης) με την τεχνολογία ανοξείδωτου κάδου Tank-in-Tank της ACV — μοντέλα 30, 60, 70 & 100 N.
Ο HeatMaster N συνδυάζει θέρμανση χώρων και παραγωγή άφθονου ζεστού νερού χρήσης σε ένα ενιαίο μηχάνημα δαπέδου, για απαιτητικές επαγγελματικές & εμπορικές εφαρμογές. Λειτουργεί με φυσικό αέριο, υγραέριο (LPG) ή πετρέλαιο και χάρη στον ανοξείδωτο κάδο Tank-in-Tank δεν πιάνει άλατα, διατηρώντας σταθερή απόδοση στον χρόνο.
Θέρμανση & Ζεστό Νερό Χρήσης σε μία συσκευή
Με τον ανοξείδωτο κυματοειδή κάδο Tank-in-Tank, ο HeatMaster N αποθηκεύει ελάχιστο νερό σε υψηλή θερμοκρασία και αποδίδει πολύ μεγάλες ποσότητες ζεστού νερού όταν τις χρειάζεστε. Διατίθεται με εργοστασιακό καυστήρα αερίου χαμηλών NOx (BG 2000-S), με καυστήρα πετρελαίου, ή χωρίς καυστήρα για τοποθέτηση κατάλληλου της αγοράς.
Κορυφαίο μοντέλο: HeatMaster 100 N
- 96,3 kW ωφέλιμη ισχύς — το ισχυρότερο της σειράς έως 100 N
- Έως 905 λίτρα ζεστού νερού σε 10 λεπτά (στους 40°C)
- 3.172 λίτρα την πρώτη ώρα & 2.776 L/h συνεχής παροχή (στους 40°C)
- 330 L συνολική χωρητικότητα (200 L ΖΝΧ + 130 L πρωτεύον)
- Ιδανικό για ξενοδοχεία, κολυμβητήρια & μεγάλες εγκαταστάσεις
Η τεχνολογία πίσω από την απόδοση
Στην καρδιά κάθε HeatMaster N βρίσκεται ο ανοξείδωτος κυματοειδής κάδος Tank-in-Tank: το φρέσκο ζεστό νερό χρήσης περικλείεται σε διπλό ανοξείδωτο τοίχωμα που θερμαίνεται από το πρωτεύον κλειστό κύκλωμα, με ομοιόμορφη κατανομή θερμοκρασίας και μεγάλη επιφάνεια εναλλαγής.
Tank-in-Tank
Κυματοειδής ανοξείδωτος κάδος που, χάρη στις συστολοδιαστολές, σπάει τα άλατα εν τη γενέσει τους και προσφέρει εξαιρετική παροχή ζεστού νερού με ελάχιστη αποθήκευση.
Διπλή λειτουργία
Ένα μηχάνημα για θέρμανση χώρων και ζεστό νερό χρήσης — λιγότερος χώρος, λιγότερες σωληνώσεις και απλούστερη εγκατάσταση σε σχέση με ξεχωριστά συστήματα.
Επιλογή καυστήρα
Εργοστασιακός καυστήρας αερίου χαμηλών NOx (BG 2000-S), καυστήρας πετρελαίου ή διάθεση χωρίς καυστήρα — ευελιξία ανάλογα με το διαθέσιμο καύσιμο.
Μεγάλη επιφάνεια εναλλαγής
Η κυμάτωση του κάδου αυξάνει σημαντικά την επιφάνεια εναλλαγής, για πολύ μεγάλες παροχές ζεστού νερού και γρήγορη ανάκτηση.
Σύγκριση με κλασικούς παρασκευαστήρες ζεστού νερού
Ο κλασικός τρόπος λειτουργίας των αυτόνομων παρασκευαστήρων είναι η θέρμανση ενός κάδου αποθήκευσης απευθείας από τη φλόγα του καυστήρα. Στο σημείο επαφής της φλόγας με τον κάδο αναπτύσσεται πολύ υψηλή θερμοκρασία, που λειτουργεί καταλυτικά στην επικάθιση αλάτων στο εσωτερικό του — εκεί όπου βρίσκεται το φρέσκο νερό χρήσης.
Το φιλμ αλάτων που δημιουργείται λειτουργεί ως μονωτής και περιορίζει την απορρόφηση της θερμότητας από το νερό. Έτσι, εκτός από τη μεγάλη σπατάλη ενέργειας, η θερμοκρασία του κάδου ανεβαίνει εκτός των ορίων λειτουργίας και ο κάδος σύντομα τρυπάει.
Στον HeatMaster, το φρέσκο νερό χρήσης βρίσκεται μέσα σε διπλό ανοξείδωτο τοίχωμα, το οποίο από την άλλη πλευρά βρέχεται από κλειστό κύκλωμα. Έτσι η θερμοκρασία κατανέμεται ομοιόμορφα και το μέταλλο λειτουργεί εντός των προβλεπόμενων ορίων του, εξασφαλίζοντας σταθερό βαθμό απόδοσης και μακρόχρονη λειτουργία.
Ο κυματοειδής κάδος Tank-in-Tank παραμένει επίσης ελεύθερος από επικαθίσεις αλάτων, καθώς συστέλλεται και διαστέλλεται σπάζοντας τα άλατα εν τη γενέσει τους. Παράλληλα, η κυμάτωση αυξάνει σημαντικά την επιφάνεια εναλλαγής — γι' αυτό και οι HeatMaster παράγουν τόσο μεγάλες ποσότητες Ζεστού Νερού Χρήσης.
Χαρακτηριστικά & Πλεονεκτήματα
- Combination boiler — θέρμανση & Ζεστό Νερό Χρήσης σε μία συσκευή δαπέδου
- Αξιόπιστος ανοξείδωτος κυματοειδής κάδος Tank-in-Tank — δεν πιάνει άλατα
- Υψηλή απόδοση (βαθμός απόδοσης καύσης έως ~92%)
- Λειτουργία με φυσικό αέριο, υγραέριο (LPG) ή πετρέλαιο
- Εργοστασιακός καυστήρας αερίου χαμηλών NOx (BG 2000-S) ή διάθεση χωρίς καυστήρα
- Μεγάλη επιφάνεια εναλλαγής για πολύ μεγάλες παροχές ζεστού νερού
- Μονωμένος εξ' ολοκλήρου με σκληρό αφρό πολυουρεθάνης
- Διασφάλιση κατά Legionella μέσω υψηλής θερμοκρασίας αποθήκευσης
- Πιστοποιήσεις HR+ (αέριο) & OPTIMAZ (πετρέλαιο)
- Τέσσερα μοντέλα: 30, 60, 70 & 100 N
Γιατί να επιλέξετε τη σειρά HeatMaster N
Ένα μηχάνημα, δύο λειτουργίες: αξιόπιστη θέρμανση και άφθονο ζεστό νερό χρήσης, με ευελιξία καυσίμου και ελάχιστη συντήρηση.
Μεγάλες παροχές ΖΝΧ
Το κορυφαίο 100 N αποδίδει έως 905 λίτρα σε 10 λεπτά και 3.172 λίτρα την πρώτη ώρα (στους 40°C) — ιδανικό για ξενοδοχεία, αθλητικές & εμπορικές εγκαταστάσεις.
Δύο σε ένα
Θέρμανση χώρων και παραγωγή ζεστού νερού από μία συσκευή — εξοικονόμηση χώρου και απλούστερη εγκατάσταση.
Χωρίς άλατα
Ο κυματοειδής ανοξείδωτος κάδος Tank-in-Tank δεν επιτρέπει την επικάθιση αλάτων, διατηρώντας την απόδοση σταθερή στον χρόνο.
Πολυκαυσιμικό
Λειτουργεί με φυσικό αέριο, υγραέριο ή πετρέλαιο — με επιλογή κατάλληλου καυστήρα ή και χωρίς καυστήρα.
Αξιοπιστία & διάρκεια
Ανοξείδωτος κάδος και πλήρης μόνωση πολυουρεθάνης για μεγάλη διάρκεια ζωής και χαμηλές απώλειες.
Προστασία κατά της Legionella
Η υψηλή θερμοκρασία αποθήκευσης του ζεστού νερού διασφαλίζει την εγκατάσταση από την ανάπτυξη της Legionella.
Ιδανικός για
- Ξενοδοχεία & καταλύματα
- Κολυμβητήρια & αθλητικές εγκαταστάσεις
- Γυμναστήρια
- Κλινικές & νοσοκομεία
- Βιομηχανικές & εμπορικές εγκαταστάσεις με αυξημένες ανάγκες ζεστού νερού
Τεχνικά Χαρακτηριστικά — όλα τα μοντέλα
| Μοντέλο HeatMaster N | 30 | 60 | 70 | 100 |
|---|---|---|---|---|
| Καύσιμο | Αέριο / Υγραέριο / Πετρέλαιο | Αέριο / Υγραέριο / Πετρέλαιο | Αέριο / Υγραέριο / Πετρέλαιο | Αέριο / Υγραέριο / Πετρέλαιο |
| Θερμική ισχύς εισόδου — PCI (kW) | 34,9 | 69,9 | 69,9 | 107,0 |
| Ωφέλιμη ισχύς (kW) | 31,4 | 63,0 | 63,0 | 96,3 |
| Ονομαστικός βαθμός απόδοσης (%) | 90,0 | 90,1 | 90,2 | 90,5 |
| Βαθμός απόδοσης καύσης (%) | 92,0 | 91,2 | 91,5 | 92,1 |
| Βαθμός απόδοσης @30% φορτίο (%) | 95,0 | 96,6 | 96,7 | 96,4 |
| Συνολική χωρητικότητα (L) | 162 | 162 | 239 | 330 |
| Χωρητικότητα Ζεστού Νερού Χρήσης (L) | 80 | 80 | 131 | 200 |
| Χωρητικότητα πρωτεύοντος (L) | 82 | 82 | 108 | 130 |
| Επιφάνεια εναλλαγής κάδου ΖΝΧ (m²) | 2,46 | 2,46 | 3,14 | 3,95 |
| Παροχή αιχμής ΖΝΧ στους 40°C (L/10') | 380 | 474 | 646 | 905 |
| Σύνδεση θέρμανσης (Ø) | 1½″ Θηλ. | 1½″ Θηλ. | 1½″ Θηλ. | 1½″ Θηλ. |
| Σύνδεση ΖΝΧ (Ø) | ¾″ Αρσ. | ¾″ Αρσ. | 1″ Αρσ. | 1″ Αρσ. |
| Παροχή αερίου G20 — max (m³/h) | 3,70 | 7,40 | 7,40 | 11,32 |
| Παροχή αερίου G31 / υγραέριο — max (m³/h) | 1,43 | 2,86 | 2,86 | 4,50 |
| Σύνδεση καπναγωγού (Ø mm) | 150 | 150 | 150 | 150 |
| Μέγ. θερμοκρασία λειτουργίας (°C) | 90 | 90 | 90 | 90 |
| Μέγ. πίεση λειτουργίας — πρωτεύον (bar) | 3 | 3 | 3 | 3 |
| Μέγ. πίεση λειτουργίας — ΖΝΧ (bar) | 10 | 10 | 10 | 10 |
| Τάση / Συχνότητα (V / Hz) | 230 / 50 | 230 / 50 | 230 / 50 | 230 / 50 |
| Μέγ. ηλεκτρική κατανάλωση (W) | 82 | 82 | 82 | 82 |
| Κλάση NOx | 5 | 5 | 5 | 5 |
| Βάρος αδειασμένο (kg) | 220 | 220 | 270 | 320 |
Στοιχεία βάσει του επίσημου εγχειριδίου ACV (A1007854). Τιμές με εργοστασιακό καυστήρα αερίου BG 2000-S· σύστημα στους 90°C. Ο HeatMaster N είναι λέβητας υψηλής απόδοσης (όχι συμπύκνωσης) και, λόγω ErP, διατίθεται για βιομηχανικές εφαρμογές ή ως αντικατάσταση υφιστάμενων όμοιων μονάδων.
Διαστάσεις & Βάρος
| Μοντέλο HeatMaster N | 30 | 60 | 70 | 100 |
|---|---|---|---|---|
| Ύψος (mm) | 1.698 | 1.698 | 1.728 | 2.128 |
| Πλάτος (mm) | 542 | 542 | 680 | 680 |
| Βάθος (mm) | 708 | 708 | 831 | 831 |
| Σύνδεση καπναγωγού (Ø mm) | 150 | 150 | 150 | 150 |
| Βάρος αδειασμένο (kg) | 220 | 220 | 270 | 320 |
Διαστάσεις & βάρη από το επίσημο εγχειρίδιο ACV (A1007854). Ελάχιστες αποστάσεις εγκατάστασης: 500 mm μπροστά, 300/100 mm στα πλάγια, 700 mm επάνω.
Αναλυτική Απόδοση Ζεστού Νερού Χρήσης
Πλήρεις τιμές παροχής για κάθε μοντέλο, σε δύο θερμοκρασίες ζεστού νερού. Τιμές για κρύο νερό εισόδου 10°C, σύστημα στους 90°C.
Απόδοση στους 40°C
| Μοντέλο HeatMaster N | 30 | 60 | 70 | 100 |
|---|---|---|---|---|
| Παροχή αιχμής σε 10' (L) | 380 | 474 | 646 | 905 |
| Παροχή αιχμής 1ης ώρας (L) | 1.130 | 1.942 | 2.133 | 3.172 |
| Συνεχής παροχή (L/h) | 900 | 1.835 | 1.835 | 2.776 |
Απόδοση στους 45°C
| Μοντέλο HeatMaster N | 30 | 60 | 70 | 100 |
|---|---|---|---|---|
| Παροχή αιχμής σε 10' (L) | 320 | 378 | 543 | 777 |
| Παροχή αιχμής 1ης ώρας (L) | 963 | 1.656 | 1.794 | 2.680 |
| Συνεχής παροχή (L/h) | 772 | 1.573 | 1.573 | 2.379 |
Όλες οι τιμές αφορούν κρύο νερό εισόδου 10°C, σύστημα στους 90°C. Χρόνος ανάκτησης στους 60°C: 18 / 9 / 16 / 13 λεπτά (30 / 60 / 70 / 100). Η στήλη με χρωματική επισήμανση αντιστοιχεί στο κορυφαίο μοντέλο 100 N.
Συχνές Ερωτήσεις
Τι είναι ο HeatMaster N;
Είναι λέβητας δαπέδου υψηλής απόδοσης διπλής λειτουργίας (combination boiler): καλύπτει ταυτόχρονα τη θέρμανση χώρων και την παραγωγή ζεστού νερού χρήσης, χάρη στον ανοξείδωτο κάδο Tank-in-Tank της ACV.
Ποια μοντέλα διαθέτει η σειρά;
Τέσσερα μοντέλα — HeatMaster 30, 60, 70 και 100 N — με ωφέλιμη ισχύ από 31,4 έως 96,3 kW. Επικοινωνήστε μαζί μας για τη σωστή διαστασιολόγηση ανάλογα με τις ανάγκες σας.
Με τι καύσιμο λειτουργεί;
Με φυσικό αέριο, υγραέριο (LPG) ή πετρέλαιο. Διατίθεται με εργοστασιακό καυστήρα αερίου χαμηλών NOx (BG 2000-S), με καυστήρα πετρελαίου, ή χωρίς καυστήρα για τοποθέτηση κατάλληλου της αγοράς.
Ποια η διαφορά από το HeatMaster TC Evo;
Ο HeatMaster N είναι λέβητας υψηλής απόδοσης (όχι συμπύκνωσης). Αν χρειάζεστε ολική συμπύκνωση και τη μέγιστη δυνατή εξοικονόμηση ενέργειας (βαθμός απόδοσης έως 108–109%), δείτε τη σειρά HeatMaster TC Evo.
Γιατί δεν πιάνει άλατα;
Το ζεστό νερό χρήσης βρίσκεται μέσα σε κυματοειδή ανοξείδωτο κάδο Tank-in-Tank. Οι συστολοδιαστολές των τοιχωμάτων σπάνε τα άλατα εν τη γενέσει τους, διατηρώντας σταθερή απόδοση στον χρόνο ακόμη και με σκληρό νερό.
Υπάρχει προστασία από τη Legionella;
Ναι. Η υψηλή θερμοκρασία αποθήκευσης του ζεστού νερού (έως 90°C στον λέβητα) διασφαλίζει την εγκατάσταση από την ανάπτυξη της Legionella. Στο σημείο λήψης η θερμοκρασία πρέπει να συμμορφώνεται με την τοπική νομοθεσία.
Πόσο ζεστό νερό μπορεί να δώσει;
Εξαρτάται από το μοντέλο. Στους 40°C: το 30 N αποδίδει 380 L σε 10', ενώ το κορυφαίο 100 N έως 905 L σε 10' και 3.172 L την πρώτη ώρα. Δείτε τους αναλυτικούς πίνακες παραπάνω.
Χρειάζεται συχνή συντήρηση;
Όχι ιδιαίτερη. Ο ανοξείδωτος κάδος Tank-in-Tank δεν χρειάζεται ανόδιο και παραμένει καθαρός από άλατα· συνιστάται ετήσιος έλεγχος/συντήρηση από εξειδικευμένο τεχνικό.
